Мікрокругла серія WM-MC



• Гідростатичний тиск: 70 МПа
• Номінальна напруга:

2, 3 і 4 ядра 600VDC

5, 6, 8, 10, 12, 16 і 21 ядро ​​300 В постійного струму

• Номінальний струм: 10A/5A
• Insulation resistance :>200MQ
• Контактний опір:<10mQ
• Wet pull times :>500 разів

• Робоча температура:

  Під водою: від -4 градусів до +60 градусів

  У повітрі: від -40 градусів до +60 градусів





Ізолятор: Неопрен

Корпус розетки: нержавіюча сталь 316L (додатковий сплав міді)

Контакти: позолочений мідний сплав

Шпильки для позиціонування: нержавіюча сталь 316L

О-кільця: нітрильний каучук

Кабель: Неопрен або поліуретан-оболонка; провідник: стандарт 18 AWG / 16 AWG

Розетка: PTFE-ізоляція, 18 AWG





Кількість ядер	Cпоточне-перенесення
HCBH / IL-2	10A ( G2 5A )
HCBH / ІЛ-3	10A ( G2 5A )
HCBH / ІЛ-4	10A ( G2 5A )
HCBH / IL-5	5A
HCBH / ІЛ-6	5A
HCBH / ІЛ-8	5A
HCBH / ІЛ-10	5A
HCBH / ІЛ-12	5A
HCBH / Іл-16	5A
HCBH / Іл-21	5A





WM-MC Tiny Round - 2,3,4,5,6, 8-core and G2 2,3,4-core sizes

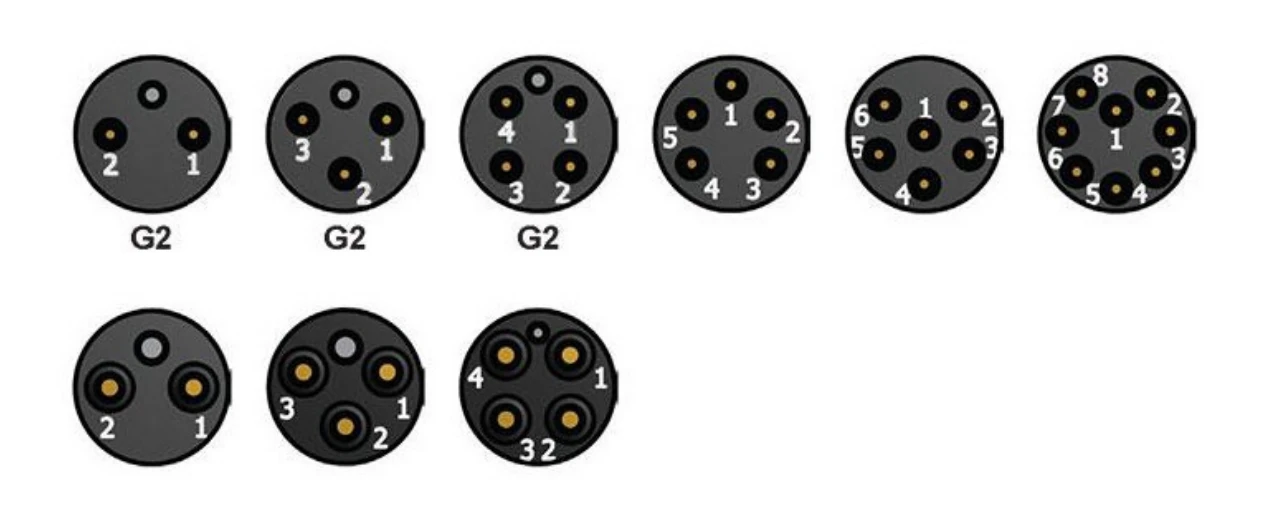

WM-MC Small Circle - 2.3.4.5.6.8 Core і G2 2,3,4 контакти сердечника



Pin обличчя

WM-MC Tiny round double 0-2,3,4,5,6, 8-core and G2 2,3, 4-core form фактори



WM-MC Tiny circular double 0 витки -2,3,4,5,6, 8-жильний і G2 2,3, 4-жильний контакт аранжування

Pin обличчя





WM-MC Tiny круглий - 10,12,16 сердечник розміри



WM-MC Tiny круглі -10,12,16 розташування контактів сердечника

Pin обличчя



WM-MC Tiny круглі подвійні розміри сердечника 0-10,12,16

WM-MC крихітний круглий подвійний 0-10,12, 16-жильний контакт

Pin обличчя



WM-MC Small круглий -21 розмір сердечника

WM-MC Мале кругле - 21-розташування контактів сердечника

Pin обличчя







1. Перевірена технічна досконалість
Наші маленькі круглі з’єднувачі WM-MC розроблені для роботи в екстремальних умовах, зстійкість до гідростатичного тиску до 70 МПаідіапазон робочих температур від -40 градусів до +60 градусів. У повітрі чи під водою наші роз’єми забезпечують стабільну та надійну роботу.

2. Високі-електротехнічні характеристики
Ці роз'єми підтримують600 або 300 В постійного струмузалежно від кількості ядра та пропозиціїномінальний струм 10А або 5А, що робить їх ідеальними для широкого діапазону потреб у передачі електроенергії.Опір ізоляції перевищує 200 МОм, забезпечуючи оптимальну цілісність і безпеку сигналу.

3. Міцні, міцні матеріали
Побудований сКорпуси з нержавіючої сталі 316L, кабелі з неопреновою або поліуретановою оболонкою, іпозолочені мідні контакти, наші продукти створені длясуворі середовищаз винятковою стійкістю до корозії, механічною міцністю та тривалим терміном служби.

4. Гнучкі параметри конфігурації
Ми пропонуємо арізноманітність конфігурацій ядра, від 1 до 21 ядер, з відповідстандарти розмірів і схеми контактівдля задоволення точних потреб застосування. Незалежно від того, одноядерні чи багатоядерні-, кожна конструкція забезпечує компактний розмір, надійність і легкість встановлення.

5. Надійне виробництво та налаштування
З aспеціалізований-власний науково-дослідний і виробничий центр, Fiberlink підтримує повне налаштування кількості жил, матеріалу корпусу, методу закріплення кабелю та формату роз’єму. Ми адаптуємо рішення длявійськові, енергетичні, транспортні та промислові застосування.

6. Довіряють лідери галузі
Наші з’єднувачі вже в експлуатаціївійськово-морські, аерокосмічні, лазерні, енергетичні та комунікаційні системи, якому довіряють такі установи, якВійськово-морський інженерний університет, China Electronics Technology Group, іТехнології FiberHome.
