Найповніший опис типів волоконно-оптичних роз’ємів

1. Що таке волоконно-оптичний з’єднувач?
Волоконно-оптичний з’єднувач – це пристрій для з’єднання оптичних волокон, який дозволяє передавати оптичні сигнали між оптичними волокнами. Оптоволоконні з’єднувачі в основному використовуються в оптичних комунікаційних і мережевих системах для забезпечення ефективної передачі оптичного сигналу та надійності з’єднання. Ці з’єднувачі дозволяють швидко з’єднувати та роз’єднувати оптичні волокна, роблячи побудову та обслуговування оптоволоконних мереж більш гнучкими та зручними.
Основним принципом оптоволоконного з’єднувача є точне вирівнювання кінців двох оптичних волокон за допомогою точно розроблених наконечників і механічних структур, щоб оптичні сигнали могли передаватись між двома оптичними волокнами, мінімізуючи втрати оптичних сигналів. Такі з’єднувачі зазвичай вимагають високоточного виготовлення та встановлення для забезпечення низьких внесених втрат, високої якості сигналу та надійного з’єднання.

https://www.zlxkgroup.com/components/outdoor-waterproof-connector-for-communication/odva-outdoor-waterproof-fiber-optic-connector.html

2. Структура конектора оптичного волокна
Конструкція волоконно-оптичних з’єднувачів зазвичай складається з трьох основних компонентів, а саме:
2.1 Вставка
Одним із найважливіших компонентів з’єднувача є наконечник, маленька і точна трубчаста конструкція, яка зазвичай виготовляється з кераміки, металевого сплаву або пластику. Внутрішні канали наконечника використовуються для розміщення кінців волокна, забезпечуючи вирівнювання між волокнами та мінімізуючи внесені втрати. Конструкція наконечника та точність виготовлення мають вирішальне значення для продуктивності з’єднувача.
2.2 Вирівнювальна втулка
Вирівнювальні втулки – це компоненти, які використовуються для підтримки та забезпечення точного вирівнювання між двома наконечниками з’єднувача. Зазвичай це зовнішня втулка, у яку вставлено наконечник, забезпечуючи вирівнювання осі наконечника з’єднувача. Вирівнювальні втулки також допомагають запобігти потраплянню пилу та сміття в роз’єм.
2.3 Оболонка
Зовнішня оболонка – це зовнішня частина з’єднувача, яка захищає наконечник і центруючу втулку. Корпус, як правило, виготовляється з пластику або металу та має певну структуру та форму, щоб забезпечити належне вставлення роз’єму в інтерфейс пристрою та забезпечити механічну підтримку та захист.

Ці три компоненти працюють разом, щоб забезпечити продуктивність і надійність волоконно-оптичних з’єднувачів. У розробці та виробництві з’єднувачів точна механічна обробка та складання цих компонентів має вирішальне значення для того, щоб з’єднувач міг забезпечувати низькі внесені втрати, високі зворотні втрати та тривалий термін експлуатації під час використання. Різні типи роз’ємів можуть мати певні відмінності в цих основних будівельних блоках, але ці три основні компоненти, як правило, загальні.

3. Чому існують різні сполучники?
Різні сценарії застосування та вимоги до мережі висувають різні вимоги до роз’ємів. Наприклад, у центрі обробки даних або корпоративній мережі можуть знадобитися з’єднувачі високої щільності для розміщення великої кількості оптоволокна, тоді як у промислових середовищах можуть знадобитися більш міцні з’єднувачі.

Одномодове волокно та багатомодове волокно структурно відрізняються, тому для забезпечення оптимальної пропускання світла їм потрібні різні типи з’єднувачів. Роз’єми призначені для підключення до певних типів волокна.

Постійна еволюція галузевих стандартів і специфікацій також стимулює розвиток з’єднувачів. Різні стандарти можуть призвести до різних типів роз’ємів, які відповідають вимогам певного стандарту.

Деякі з’єднувачі розроблені для певних механічних вимог або умов навколишнього середовища. Наприклад, деякі з’єднувачі можуть бути водонепроникними, пилонепроникними або стійкими до вібрації, щоб відповідати різним умовам застосування.

Різні виробники можуть представити нові конструкції роз’ємів, намагаючись забезпечити кращу продуктивність, спрощену установку або більш економічне рішення. Це може призвести до появи на ринку кількох роз’ємів зі схожою функціональністю, але дещо різного дизайну.

У деяких випадках для певного обладнання або мережевої інфраструктури може знадобитися використання певного типу роз’єму. Для забезпечення сумісності та сумісності пристроїв і систем можна вибирати певні типи роз’ємів.

4. Типи волоконно-оптичних конекторів

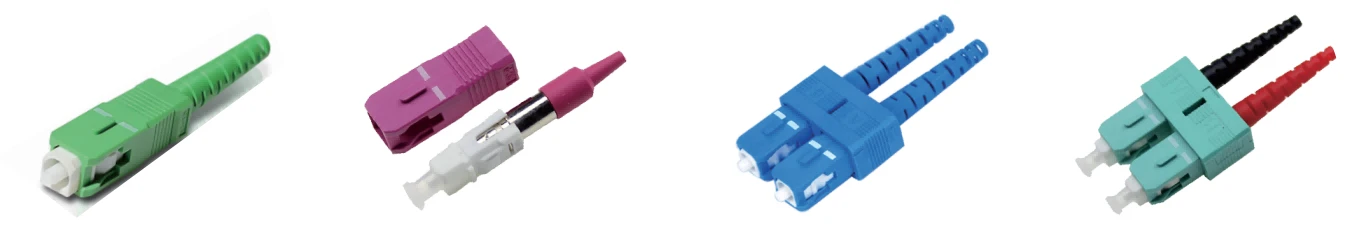

4.1 роз'єм SC

Роз’єм SC (Subscriber Connector) — широко поширений оптоволоконний роз’єм. Він має квадратну конструкцію, його можна легко вставляти та від’єднувати. Роз’єм SC розроблено для роботи в середовищах з високою щільністю з’єднання, оскільки його менший розмір дозволяє встановити більше з’єднань в обмеженому просторі. Роз’єми SC зазвичай використовуються в програмах передачі даних і телекомунікацій, включаючи цифрові, аналогові та міжміські програми.

https://www.zlxkgroup.com/components/fiber-connector-for-communication/sc-optical-fiber-active-connector.html

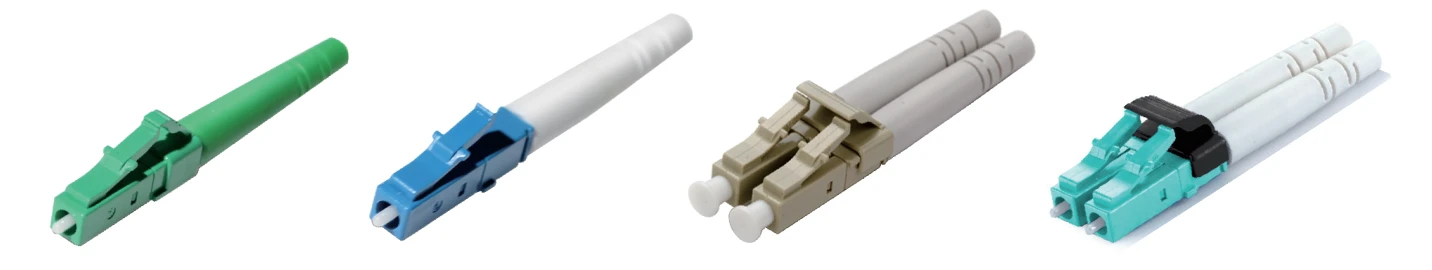

4.2 LC роз'єм

LC-роз’єм (Lucent Connector) — ще один поширений волоконно-оптичний роз’єм. Його конструкція схожа на роз’єм RJ-45, тому його також називають «малим роз’ємом». Конструкція роз’єму LC робить його чудовим у середовищі з високою щільністю з’єднання, оскільки його менший розмір дозволяє виконувати більше з’єднань в обмеженому просторі. Роз’єми LC зазвичай використовуються у високошвидкісних мережах і програмах оптоволокна до дому (FTTH).

https://www.zlxkgroup.com/components/fiber-connector-for-communication/lc-fiber-optic-movable-connector.html

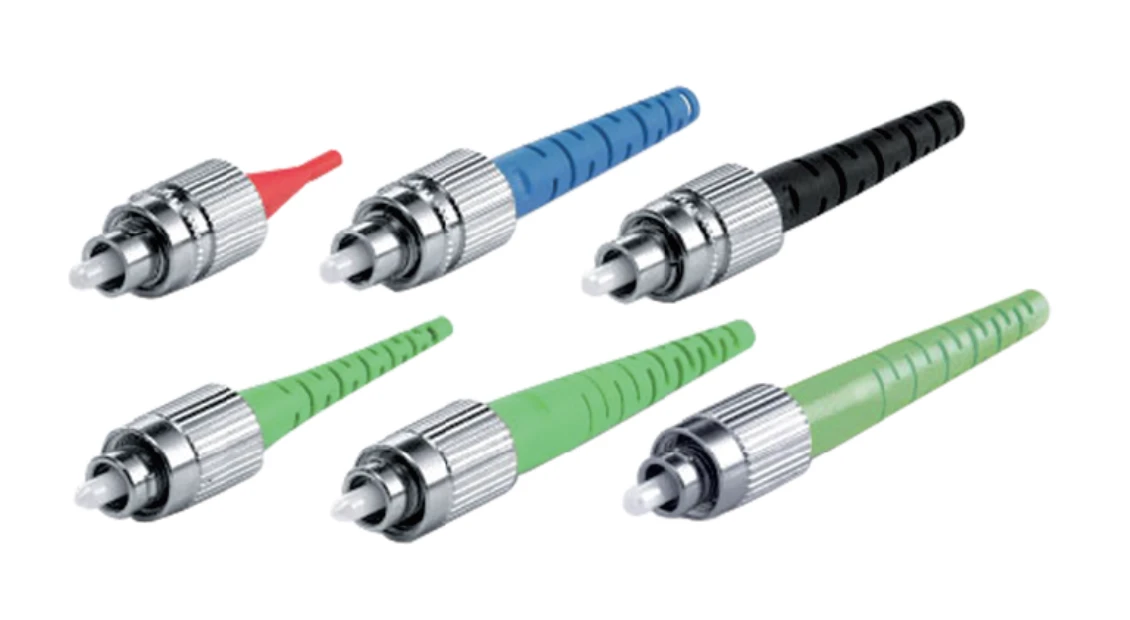

4.3 роз'єм FC

Роз’єм FC (Ferrule Connector) — це звичайний волоконно-оптичний роз’єм, який має циліндричну конструкцію для забезпечення точного вирівнювання. Конструкція роз’єму FC робить його чудовим у середовищі високоточних з’єднань, оскільки його менший розмір дозволяє виконувати більше з’єднань в обмеженому просторі. Роз'єми FC зазвичай використовуються в програмах передачі даних і телекомунікацій, включаючи цифрові, аналогові та міжміські програми.

https://www.zlxkgroup.com/components/fiber-connector-for-communication/fc-optical-fiber-active-connector.html

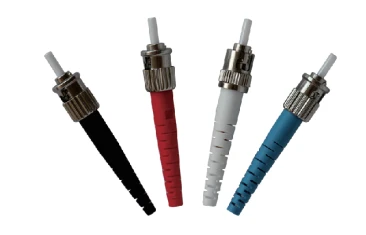

4.4 ST роз'єм

З’єднувач ST (Straight Tip Connector) — ще один поширений волоконно-оптичний роз’єм. Його конструкція схожа на роз'єм BNC, тому його ще називають «великий роз'єм». Конструкція роз’єму ST забезпечує його ефективну роботу в середовищах з високою щільністю підключення, оскільки його більший розмір дозволяє виконувати більше з’єднань в обмеженому просторі. З’єднувачі ST зазвичай використовуються у високошвидкісних мережах і програмах оптоволокна до дому (FTTH).

https://www.zlxkgroup.com/components/fiber-connector-for-communication/st-optical-fiber-active-connector.html

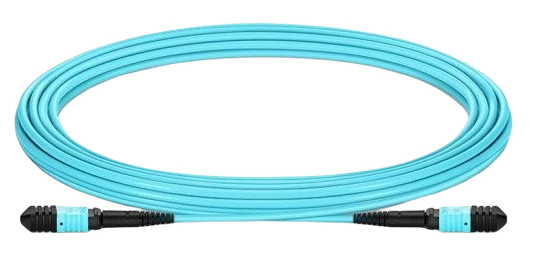

4.5 роз'єм MPO

З’єднувач MPO (Multi-fiber Push On) — це багатоволоконний натискний роз’єм, який може підключати та від’єднувати кілька оптичних волокон одночасно. Зазвичай він використовується в середовищах оптичного волокна з високою щільністю. Роз’єм MPO розроблено для роботи в середовищах з високою щільністю з’єднань, оскільки його менший розмір дозволяє встановити більше з’єднань в обмеженому просторі. Роз’єми MPO зазвичай використовуються в центрах обробки даних і високошвидкісних мережевих програмах.

https://www.zlxkgroup.com/components/fiber-connector-for-communication/12-core-mpo-female-to-mpo-female-multimode.html

4.6 роз'єм MTP
Роз’єм MTP (Mechanical Transfer Push On) — це роз’єм MPO, розроблений компанією US Conec. Він має ті самі характеристики, що й роз’єм MPO, але вдосконалено дизайн і виробництво, щоб забезпечити кращу продуктивність і надійність. З’єднувачі MTP зазвичай використовуються в програмах, які вимагають високої продуктивності та надійності, таких як центри обробки даних і високошвидкісні мережі.

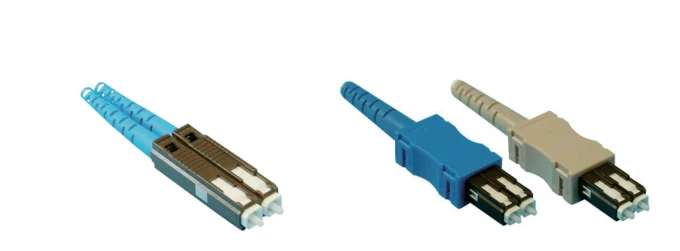

4.7 Роз'єм MT-RJ

Роз’єм MT-RJ (Mechanical Transfer Registered Jack) — це мініатюрний оптоволоконний роз’єм. Його конструкція схожа на роз’єм RJ-45, тому його також називають «мініатюрним роз’ємом». Конструкція роз’єму MT-RJ забезпечує його ефективну роботу в середовищах з високою щільністю підключення, оскільки його менший розмір дозволяє створювати більше з’єднань в обмеженому просторі. Роз’єми MT-RJ зазвичай використовуються у високошвидкісних мережах і програмах оптоволокна до дому (FTTH).

https://www.zlxkgroup.com/components/fiber-connector-for-communication/mtrj-fiber-optic-movable-connector.html

Роз'єм 4,8 MU

Роз’єм MU (Miniature Unit) — ще один поширений оптоволоконний роз’єм. Його конструкція схожа на роз'єм SC, але менше за розміром, тому його ще називають «мініатюрний роз'єм». Конструкція роз’єму MU забезпечує його ефективну роботу в середовищах з високою щільністю з’єднань, оскільки його менший розмір дозволяє виконувати більше з’єднань в обмеженому просторі. Роз’єми MU зазвичай використовуються у високошвидкісних мережах і програмах оптоволокна до дому (FTTH).

https://www.zlxkgroup.com/components/fiber-connector-for-communication/mu-fiber-optic-active-connector.html

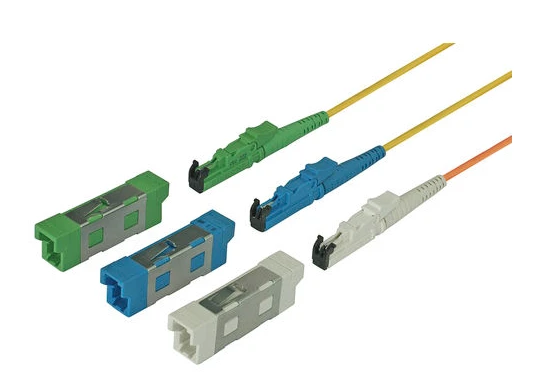

4.9 Роз'єм E2000

З’єднувач E2000 — це високоточний волоконно-оптичний з’єднувач, розроблений із автоматичним пилозахисним чохлом і механізмом блокування, що забезпечує чудову продуктивність і надійність. З’єднувач E2000 розроблений для роботи в середовищах з високою щільністю з’єднань, оскільки його менший розмір дозволяє встановити більше з’єднань в обмеженому просторі. Роз’єми E2000 зазвичай використовуються в програмах, які вимагають високої продуктивності та надійності, наприклад, центри обробки даних і високошвидкісні мережі.

https://www.zlxkgroup.com/components/fiber-connector-for-communication/e2000-fiber-connector.html

4.10 Роз'єм MDC
Роз’єм MDC (мініатюрний дуплексний роз’єм) — це мініатюрний оптоволоконний роз’єм. Його конструкція схожа на роз'єм LC, але менше за розміром, тому його ще називають «мініатюрний роз'єм». Роз’єм MDC розроблено для роботи в середовищах з високою щільністю з’єднань, оскільки його менший розмір дозволяє створювати більше з’єднань в обмеженому просторі. Роз’єми MDC зазвичай використовуються у високошвидкісних мережах і програмах оптоволокна до дому (FTTH).

4.11 Роз’єм CS
Роз’єм CS (Compact Small-form-factor) — це мініатюрний оптоволоконний роз’єм. Його конструкція схожа на роз'єм LC, але менший за розміром, тому його ще називають «ультрамалий роз'єм». Роз’єм CS розроблено для роботи в середовищах з високою щільністю підключення, оскільки його менший розмір дозволяє створювати більше з’єднань в обмеженому просторі. Роз’єми CS зазвичай використовуються у високошвидкісних мережах і програмах оптоволокна до дому (FTTH).

4.12 Роз'єм SN
Роз’єм SN (роз’єм Senko) — це високоточний волоконно-оптичний роз’єм, розроблений із автоматичним пилозахисним чохлом і механізмом блокування, що забезпечує чудову продуктивність і надійність. Роз’єм SN розроблено для роботи в середовищах з високою щільністю з’єднань, оскільки його менший розмір дозволяє встановити більше з’єднань в обмеженому просторі. Роз’єми SN зазвичай використовуються в додатках, які вимагають високої продуктивності та надійності, таких як центри обробки даних і високошвидкісні мережі.

4.13 роз'єм DIN
З’єднувач DIN (Deutsches Institut für Normung) є поширеним волоконно-оптичним роз’ємом. Його конструкція схожа на роз'єм FC, але менше за розміром, тому його ще називають «мініатюрний роз'єм». Конструкція роз’єму DIN робить його чудовим у середовищі з високою щільністю підключення, оскільки його менший розмір дозволяє виконувати більше з’єднань в обмеженому просторі. Роз’єми DIN зазвичай використовуються у високошвидкісних мережах і програмах оптоволокна до дому (FTTH).

4.14 Роз'єм D4
З’єднувач D4 — це високоточний волоконно-оптичний з’єднувач, розроблений із автоматичною пилозахисною кришкою та механізмом блокування, що забезпечує чудову продуктивність і надійність. Роз’єм D4 розроблено для ефективної роботи в середовищах з високою щільністю з’єднань, оскільки його менший розмір дозволяє встановити більше з’єднань в обмеженому просторі. Роз’єми D4 зазвичай використовуються в програмах, які вимагають високої продуктивності та надійності, наприклад, центри обробки даних і високошвидкісні мережі.

4.15 Роз'єм ESCON
Роз’єм ESCON (Enterprise Systems Connection) — звичайний оптоволоконний роз’єм. Його конструкція схожа на роз'єм FC, але менший за розміром, тому його ще називають «мікророз'єм». Конструкція роз’єму ESCON забезпечує його ефективну роботу в середовищах з високою щільністю підключення, оскільки його менший розмір дозволяє виконувати більше з’єднань в обмеженому просторі. Роз’єми ESCON зазвичай використовуються у високошвидкісних мережах і програмах оптоволокна до дому (FTTH).

4.16 Роз'єм FDDI
Роз’єм FDDI (Fiber Distributed Data Interface) — це високоточний оптоволоконний роз’єм. Він розроблений з автоматичним пилозахисним чохлом і механізмом блокування, щоб забезпечити чудову продуктивність і надійність. Роз’єм FDDI розроблений для хорошої роботи в середовищах з високою щільністю з’єднань, оскільки його менший розмір дозволяє встановити більше з’єднань в обмеженому просторі. Роз’єми FDDI зазвичай використовуються в програмах, які вимагають високої продуктивності та надійності, наприклад, центри обробки даних і високошвидкісні мережі.

4.17 Роз'єм SMA
Роз’єм SMA (SubMiniature version A) — звичайний оптоволоконний роз’єм. Його конструкція схожа на роз'єм FC, але менше за розміром, тому його ще називають «мініатюрний роз'єм». Конструкція роз’єму SMA забезпечує його ефективну роботу в середовищах з високою щільністю підключення, оскільки його менший розмір дозволяє створювати більше з’єднань в обмеженому просторі. Роз’єми SMA зазвичай використовуються у високошвидкісних мережах і програмах оптоволокна до дому (FTTH).

https://www.zlxkgroup.com/components/high-power-fiber-connector/sma905-high-power-metal-fiber-optic-connector.html

5.Як вибрати тип оптоволоконного роз'єму?
Оптоволоконні з’єднувачі відіграють важливу роль в оптичних комунікаціях і мережевих системах, безпосередньо впливаючи на якість передачі оптичних сигналів і продуктивність мережі. Вибір відповідного типу оптоволоконного роз’єму є критично важливим кроком у забезпеченні стабільної роботи системи та чудової продуктивності.

Розгляд вимог заявки
Різні сценарії застосування висувають різні вимоги до роз’ємів. У центрі обробки даних або корпоративній мережі висока щільність підключення часто є критичним фактором. Таким чином, невеликі з’єднувачі, такі як LC або MTP/MPO, можуть бути більш прийнятним вибором, який може вмістити більше волоконних з’єднань в обмеженому просторі. З іншого боку, якщо програма вимагає міцнішого з’єднання, наприклад, у промисловому середовищі, ви можете вибрати роз’єм із механізмом фіксації різьби, наприклад FC.

Фактори відстані передачі
Відстань передачі є ще одним ключовим моментом у виборі типу оптоволоконного роз’єму. Для додатків, які потребують передачі оптичних сигналів на великі відстані, таких як міжміський зв’язок або великі корпоративні мережі, вибір роз’єму, який підтримує одномодове волокно, наприклад SC або LC, є ключовим для забезпечення ефективної передачі сигналів на відстані. .

Відповідність типу мережі
Для різних типів мереж можуть знадобитися різні типи роз’ємів. У пасивних оптичних мережах (PON) роз’єми SC/APC можуть бути більш придатними, оскільки вони забезпечують більші зворотні втрати, що допомагає запобігти відбиттям сигналу. У системах оптоволоконного розподілу, які повинні підтримувати велику кількість користувачів, роз’єми MTP/MPO можуть бути більш придатними, оскільки вони підтримують з’єднання з високою щільністю портів.

Врахування умов навколишнього середовища
Умови робочого середовища також є ключовим фактором при виборі типу роз’єму. У суворих умовах навколишнього середовища, наприклад у промислових умовах, для забезпечення стабільності та надійності з’єднання може знадобитися використовувати з’єднувачі з підвищеною пило-, водонепроникністю та ударостійкістю, як-от роз’єми FC або ST.

Проблеми сумісності пристрою
Різні пристрої можуть бути розроблені для сумісності з певними типами роз’ємів. При виборі роз’єму необхідно враховувати сумісність з існуючими інтерфейсами обладнання. Наприклад, деякі пристрої можуть використовувати роз’єми LC за замовчуванням, тоді як інші можуть використовувати роз’єми SC, тому переконайтеся, що роз’єм узгоджений у вашій мережі.

Бюджет і баланс витрат
Бюджет і вартість також є важливими міркуваннями при виборі роз’єму. У деяких випадках певні роз’єми можуть бути відносно доступними, але можуть бути деякі відмінності в продуктивності та надійності. Тому необхідно зробити мудрий вибір у межах прийнятного бюджету, дотримуючись вимог щодо продуктивності.

Оптимізація топології мережі
Дизайн топології мережі також впливає на вибір роз’єму. Якщо мережа потребує підтримки великої кількості оптоволоконних з’єднань, наприклад, у центрі обробки даних або суперкомп’ютері, кращим вибором можуть бути роз’єми MTP/MPO, оскільки вони підтримують з’єднання з високою щільністю портів і зменшують вимоги до фізичного простору.

Вибираючи тип оптоволоконного з’єднувача, слід повністю враховувати численні фактори, такі як вимоги до програми, відстань передачі, тип мережі, умови навколишнього середовища, сумісність обладнання, бюджет і топологію мережі. Ретельно зваживши ці фактори, ви можете переконатися, що обраний вами роз’єм забезпечує найкращу продуктивність і надійність для вашого конкретного сценарію. У реальних програмах може знадобитися певне тестування та перевірка, щоб переконатися, що вибраний роз’єм відповідає очікуваним стандартам продуктивності та надійності.
