Оптоволоконний патч-корд з компенсацією дисперсії PM
Оптоволоконні перемички з підтримкою поляризації (PM) з компенсацією дисперсії виготовлені з волокна з компенсацією дисперсії (DCF) і підходять для застосувань, які потребують точного контролю системної дисперсії.
Опис
Опис продукту
Оптоволоконні перемички з підтримкою поляризації (PM) з компенсацією дисперсії виготовлені з волокна з компенсацією дисперсії (DCF) і підходять для застосувань, які потребують точного контролю системної дисперсії. Обидва кінці поляризаційно-зберігаючої (PM) волоконної перемички з компенсацією дисперсії поєднуються з ділянкою традиційного волокна, що підтримує поляризацію, щоб мінімізувати втрати при підключенні до інших PM-волоконних перемичок. Обидва кінці перемички оснащені високоточними оптоволоконними з’єднувачами, що зберігають поляризацію, які мають низькі внесені втрати та високі зворотні втрати.
Оптоволоконний патч-кабель FC/APC з компенсацією дисперсії
особливості
- Довжину компенсації можна налаштувати.
- Підтримує швидку вісь, повільну вісь, вирівнювання осі під будь-яким заданим кутом і високий коефіцієнт згасання.
- Низькі втрати та високі втрати повернення.
- Обидва кінці є звичайними одномодовими оптичними волокнами, що зберігають поляризацію, за допомогою яких можна отримати доступ до існуючої оптичної системи з низькими втратами.
- Обидва кінці можна налаштувати за допомогою широко використовуваних роз’ємів із збереженням поляризації, таких як FC, SC та LC.
Додатки
- Регулювання дисперсії
- Система PM DWDM
- Оптоволоконна система зондування та виявлення
- Система кабельного телебачення
Принципова схема компенсації дисперсії у волоконно-оптичній системі передачі
Метод вирівнювання
Забезпечує різноманітні методи вирівнювання валів, які можна налаштувати відповідно до потреб клієнта.
Як працює вісь напруги
Параметри волокна
|
PMDCF (волокно з компенсацією дисперсії, що підтримує поляризацію) |
|
|
Типові характеристики при 1550 нм |
|
|
коефіцієнт дисперсії |
-100 ± 10 пс/(нм·км) |
|
нахил дисперсії |
-0.34 пс/(нм2·км) |
|
відносний нахил дисперсії |
{{0}}.0034 ± 0,0004 нм-1 |
|
дисперсія групової швидкості |
1,275 x 105 фс2/м |
|
3/ 2a |
-25 фс |
|
Оптичні параметри |
|
|
Робоча довжина хвилі (повільна вісь) |
1510-1620 нм |
|
Діаметр поля режиму (MFD) |
5 µm |
|
Ефективна площа |
20 µm 2 |
|
Гранична довжина хвилі (повільна вісь) |
1400 нм |
|
затухання |
0.40 дБ/км (типовий) |
|
Довжина удару |
5 мм |
|
Диференціальна групова затримка |
2 пс/м |
|
Втрата з’єднання |
1 дБ |
|
Геометричні параметри |
|
|
Діаметр обшивки |
125 µm ± 1.5 µm |
|
Діаметр покриття |
250 µm ± 10 µm |
Параметри патч-корду
|
Категорія |
Вимоги до показників |
|
Вимоги до торця |
400X відповідає IEC 61300-3-35 |
|
Внесені втрати |
Менше або дорівнює 2,5 дБ |
|
Зворотні втрати |
UPC >50 дБ, APC > 60 дБ |
|
Коефіцієнт вимирання |
>18 дБ |
|
Піджак |
30мм ПВХ, броньована порожня труба тощо за бажанням |
|
Робоча температура |
-40 градусів ~ +85 градусів |
|
Стандарти впровадження |
YD_T, IEC, Telcordia |

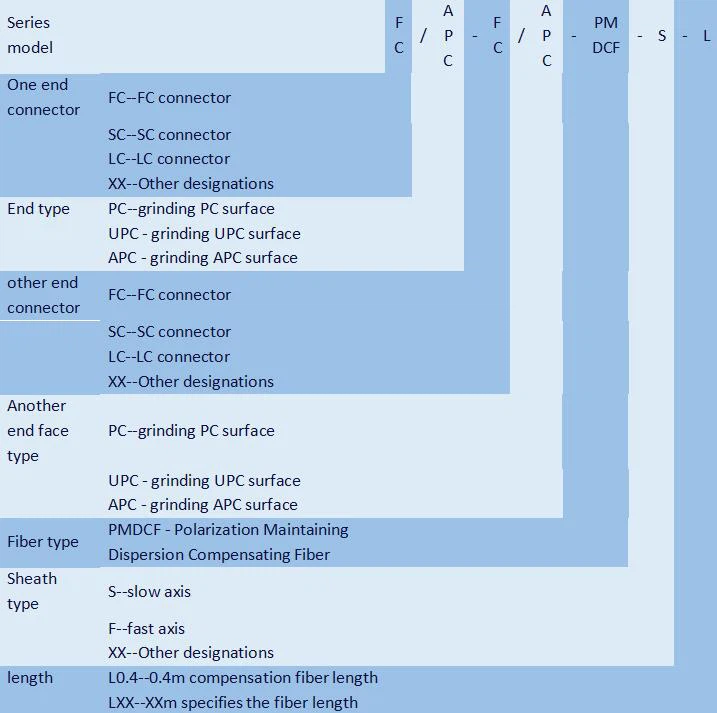

Інформація про замовлення
