Серія OE 46M/30M Metal



Контактні контакти: 2–32 жили

Контактний опір:<10 mΩ

Опір ізоляції:

Normal condition: >2000 MΩ

Environmental test: >1000 MΩ

Діелектрична міцність: менше або дорівнює 3000 В/DC, 1 хв

Номінальний-номінальний струм одножильного: менше або дорівнює 40A

Внесені втрати:

1,2 дБ (стандарт) / 0,6 дБ низькі втрати (1310 нм)

1,0 дБ (стандарт) / 0,5 дБ низькі втрати (1550 нм)

Mechanical Durability: >1000 циклів спарювання

Заводський випробувальний тиск:

Стандартний бічний тиск: 30 МПа

Налаштовується до 60 МПа (бічний)

Додаткова розетка з подовжньою водонепроникною функцією

Робоча температура: від -45 градусів до +90 градусів





Корпус роз’єму: стандартна нержавіюча сталь 316L; налаштовується на титановий сплав TC4

Оптичні контакти: наконечник з цирконієвої кераміки

Електричні контакти: позолочена латунь-

Ущільнювальна торцева кришка: нержавіюча сталь 316L

Кабель: кабель із поліуретановою або гумовою оболонкою-

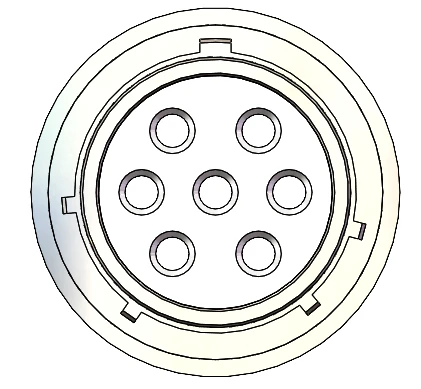

Конфігурація: 2 оптичних/електричних ядра Номінальний-номінальний струм одножильного: 65 A Робоча напруга: 1000 В DC/AC RMS Електрична міцність: 2500 В постійного струму Внесені втрати: менше або дорівнює 1,0 дБ при 1550 нм	Конфігурація: 4 оптичних/електричних ядра Номінальний одножильний -струм: 40 A Робоча напруга: 500 В DC/AC RMS Електрична міцність: 2500 В постійного струму Внесені втрати: менше або дорівнює 1,0 дБ при 1550 нм	Конфігурація: 7 оптичних/електричних ядер Номінальний-номінальний струм одножильного: 20 A Робоча напруга: 500 В DC/AC RMS Електрична міцність: 1000 В постійного струму Внесені втрати: менше або дорівнює 1,0 дБ при 1550 нм
Конфігурація: 12 оптичних/електричних ядер Одножильний-номінальний струм: 13 A Робоча напруга: 500 В DC/AC RMS Електрична міцність: 1000 В постійного струму Внесені втрати: менше або дорівнює 1,0 дБ при 1550 нм	Конфігурація: 16 оптичних/електричних ядер Одножильний-номінальний струм: 13 A Робоча напруга: 500 В DC/AC RMS Електрична міцність: 1000 В постійного струму Внесені втрати: менше або дорівнює 1,0 дБ при 1550 нм	Конфігурація: 32 оптичних/електричних ядра Одножильний-номінальний струм: 5A Робоча напруга: 500 В DC/AC RMS Електрична міцність: 1000 В постійного струму
Конфігурація: 4 оптичних/електричних + 1 радіочастотних ядра Номінальний-номінальний струм одножильного: 20 A Робоча напруга: 500 В DC/AC RMS Електрична міцність: 1000 В постійного струму Внесені втрати: менше або дорівнює 1,0 дБ при 1550 нм

Примітка. Налаштування доступне для різної кількості ядер (вимог до оптичної, електричної або радіочастотної передачі).





Конструкція вилки:

OE46M/30MTEXFY Тип вертикального хвостового кріплення





OE46MT/30MTEXFY Стандартний круглий хвостовий тип кріплення



Конструкції розеток:



Конструкція ущільнювальної кришки:









✔ Неперевершена місткість– Підтримує до32 гібридних ядра(оптичний/електричний/радіочастотний) в одному роз’ємі, що зменшує складність системи.
✔ Готовий до екстремальних умов– ВитримуєТиск 60 МПаі працює від-45 градусів до +90 градусів, ідеально підходить для-глибоководних ROV та нафтогазових застосувань.
✔ Надзвичайно-низькі втрати – 0,5 дБ внесені втрати при 1550 нмзабезпечує цілісність сигналу на великих відстанях.
✔ Міцність військового-класу – >1000 циклів спарюванняіз позолоченими-контактами та керамічними наконечниками для тривалої-надійності.
✔ Повністю настроюється– Пристосовуйте кількість сердечників, матеріали, номінальний тиск і методи ущільнення відповідно до ваших потреб.





З: Як OE46M/30M відрізняється від стандартних підводних роз’ємів?
A: Це перевершує звища щільність серцевини (32 проти типових 12), нижчі внесені втрати (0,5 дБ) і екстремальний опір тиску (60 МПа налаштовується).

З: Чи можу я інтегрувати радіочастотні сигнали разом із оптичними/електричними ядрами?
A: Так! The4+1 Гібридна радіочастотна конфігурація(наприклад, 4 оптичні/електричні + 1 радіочастотні ядра) доступні для змішаних-сигналів.

З: Яка тривалість життя при частому спаровуванні?
A: Рейтинг>1000 циклівз<10 mΩ contact resistance drift, ensuring stable performance in dynamic deployments.

З: Чи необхідний титановий корпус для використання морської води?
A: Нержавіючої сталі 316L достатньо для більшості випадків, алеtitanium TC4 рекомендовано для середовищ із високим-біологічним забрудненням.

З: Як перевіряється гідроізоляція?
A: Кожна одиниця проходитьВипробування тиском 30 МПа (додатково 60 МПа)і сертифікація IP68 для-захищеності від протікання.
